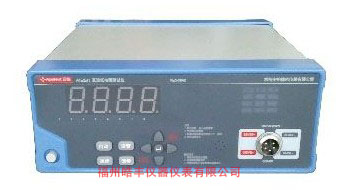

AT2511直流電阻測試儀(低電流型)  @AT2511%

AT2511是一種經濟實用型的直流低電阻測試儀，是AT511A的升級版本。
AT2511相對于前代產品AT511A，具有更廣的測試范圍：0.01mΩ～200.0kΩ，大顯示5000數 。同時提升了測試速度：快可達10次/秒且讀數穩定。改良的全自動量程測試電路，全電子開關的設計，可瞬間完成從高量程到低量程的切換。
AT2511使用了0.8寸的高亮數碼管 顯示，全中文的按鍵和指示器，使儀器顯示更清晰，傻瓜式操作界面也易于使用。
AT2511使用優越的小電流測試特性，特別適用于對測試電流敏感的電阻，如鉑熱電阻、銅熱電阻、PTC陶瓷熱電阻、合金絲型直流電阻、電流保護器件的直流電阻等。
AT2511同樣適用于測量各種接觸電阻；變壓器、電感器、電機、偏轉線圈繞線電阻；導線電阻；車、船、飛機的金屬鉚接電阻；印制版線條和孔化電阻等。

技術規格
測量參數 直流電阻
基本準確度 0.2%
測量范圍 10μΩ～200kΩ
信號源 大電流：<100mA (微電流測試，與日置3540兼容)
量程 八量程自動和手動測試
測量速度 慢速：3次/秒  快速：10次/秒
顯示結果 直讀
大讀數 5000
校正 全量程內短路清零
比較器 OFF（關）PASS（合格）HI（高）LO（低）
觸發方式 內部觸發
接口 無接口
溫度補償 無
測試端 4端屏蔽（包括2個檢測端和2個驅動端）和外屏蔽地端
電源要求 電壓：198VAC～240VAC 頻率：50Hz 功率：大15VA
尺寸與重量 220mm×85mm×259mm 約2kg
附件 AT503：開爾文夾
可選附件 L620 米電阻四端夾具
其他 0.8吋LED顯示
性能特征
 0.8寸大字符高亮數碼管顯示
 全中文按鍵和指示器。
 全自動測試并提供手動量程功能
 比較器功能
 全量程短路清零功能
 基本準確度：0.2%
 大5000數顯示位數
 六量程自動或手動測試
 提供0.01mΩ～200.0kΩ測試范圍。全電子開關控制，無壽命限制，瞬間完成量程切換。
 測試速度：快速：10次/秒 慢速：3次/秒
 增強抗沖擊保護
應用
 測量小線徑線圈內阻（如耳機線圈）
 傳感器的電阻值測量
 保護器件電阻值測量
 普通變壓器、電感器、電機、偏轉線圈繞線電阻
 各種接觸電阻
 焊點接觸電阻
 金屬探傷等。

AT2511 DC resistance tester (low current) @AT2511%

AT2511 is a DC low resistance tester is a economic and practical is an upgraded version of AT511A.

AT2511 compared to the previous generation products AT511A has wider testing range: 0.01M ohm to 200.0k ohm maximum display 5000numbers. At the same time improve the test speed: up to 10 times / secand stable. Improved automatic range test circuit design of the electronic switch can instantly switch from the highest to the lowest scale range.

AT2511 uses bright digital 0.8 inch display the Chinese buttons andindicator the instrument display more clearly fool style operationinterface is easy to use.

The use of small current test characteristics superior to that of AT2511especially suitable for the resistor sensitive to test current such asplatinum thermal resistance thermal resistance heat resistance of PTC ceramics alloy wire type DC resistance current protection device in DC resistance etc..

AT2511 is also used for measuring contact resistance; transformersinductors motor deflection coil winding resistance; resistance of conductor; metal riveting resistance car ship aircraft; printed edition lineand hole resistance etc..

Technical specifications

Measurement of parameters of DC resistance

Basic accuracy 0.2%

The measurement range of 10 ohm to 200K ohm

The maximum current signal source: <100mA (micro current measurement and the 3540 compatible)

Range eight range automatic and manual test

Measuring speed: 3 times / sec speed: 10 times per second

Display the results of direct reading

The maximum reading of 5000

Corrected full range of short circuit.

Comparator OFF (closed) PASS (qualified) HI (high) LO (low)

Trigger mode internal trigger

Interface interface free

Temperature compensation without

The test end 4 end shield (including 2 detection terminal and a 2 drive end) and an outer shield end

Requirements for the power supply voltage: 198VAC ~ 240VAC frequency: 50Hz power: Max 15VA

The size and the weight of 220mm × 85mm × 259mm about 2kg

Annex AT503: Kelvin clip

Optional accessories L620 meters resistance four end fixture

The other 0.8 inch LED display

The performance characteristics

0.8 inch big character bright digital display

 full Chinese buttons and indicator.

The automatic testing and manual range function

 comparator function

 full range of short circuit reset function

The basic accuracy: 0.2%

The maximum number of digits 5000 display

six range automatic or manual test

 provide 0.01M ohm to 200.0k ohm test range. Full electronic switchingcontrol no life limit range switching instantaneous.

 test speed: fast: 10 times / sec speed: 3 times per second

enhanced impact protection

Application

The measurement of small diameter coil resistance (such as Headsetcoil)

The sensor resistance value measuring

 protective device resistance measurement

 general transformer inductor motor deflection coil winding resistance

 all kinds of contact resistance

 solder contact resistance

 metal detection etc..
